Genleşme tankı ölçüleri ve modelleri

MIT kapalı genleşme tankları beş seride üretilir: ayaksız ve yatık 10 bar, dikey 10, 16 ve 25 bar. Bu sayfada katalogdaki bütün ölçü satırları, CE ekindeki sac kalınlıkları ve belgelere göre çalışma koşulları var.

MIT 10 K 24 lt10 basınç sınıfı, barK ayaksız, Y yatık, harf yoksa dikey24 lt anma hacmi

CE sertifikası ve RoHS ekinde aynı model "MIT-10K 24", ana sitedeki Revit dosyalarında "MIT-35-ET-V" biçiminde yazılır.

Kaynaklar: genleşme tankı ürün kataloğu (01-2019, V1.0), detaylı genel katalog (2021), kapalı genleşme tankı kullanım kılavuzu, PED Modül B sertifikası PED-2674-2300373, TSE belgesi 011181-TSE-08/01Son güncelleme: 16 Ekim 2026

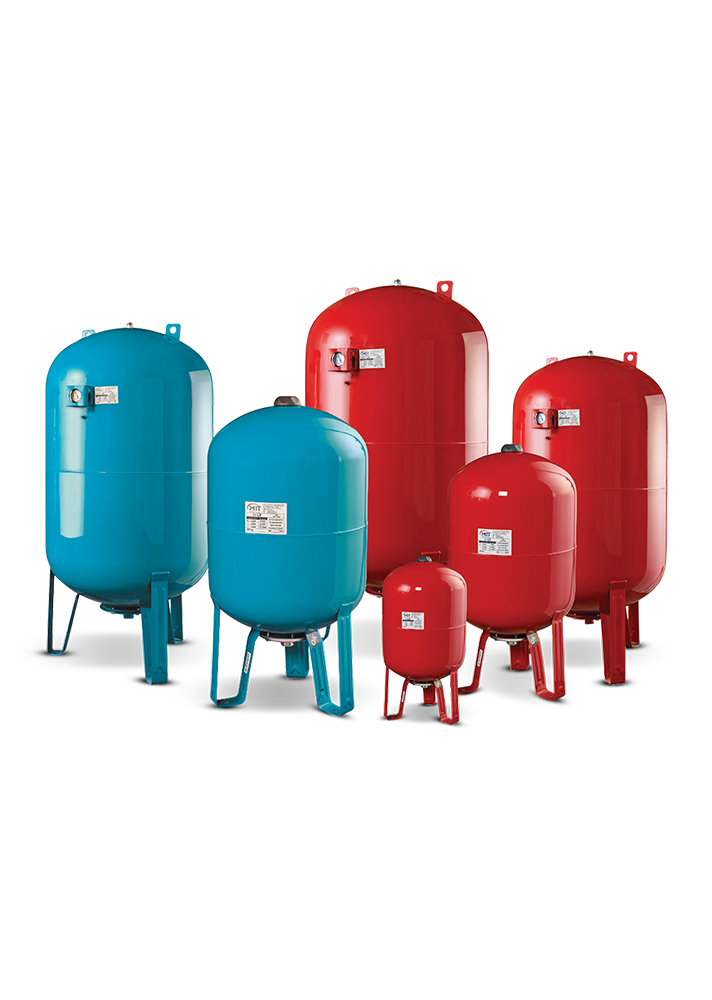

Altı adet MIT dikey kapalı genleşme tankı, farklı hacimlerde, üç ayaklı — MIT dikey tank serisi. Fotoğraf: ürün kataloğu, s. 2.

Ayaksız ve yatık tanklar, 10 bar

Ayaksız seri 8–50 lt, yatık seri 24–100 lt'dir. Hepsinin bağlantısı 1"tir.

MIT 10 K, ayaksız, 10 bar Ürün kataloğu s. 1
Model	Ön gaz basıncı¹	Bağlantı	Ø (mm)	Yükseklik (mm)
`MIT 10 K 8 lt`	2	1"	220	320
`MIT 10 K 12 lt`	2	1"	280²	300²
`MIT 10 K 19 lt`	2	1"	280	430
`MIT 10 K 24 lt`	2	1"	280	470
`MIT 10 K 24 küre lt`	2	1"	360	325
`MIT 10 K 35 lt`	2	1"	380	470
`MIT 10 K 50 lt`	4	1"	380	560

MIT 10 Y, yatık, 10 bar Ürün kataloğu s. 1
Model	Ön gaz basıncı¹	Bağlantı	Ø (mm)	Yükseklik (mm)
`MIT 10 Y 24 lt`	2	1"	280	470
`MIT 10 Y 50 lt`	4	1"	380	620
`MIT 10 Y 60 lt`	4	1"	380	670
`MIT 10 Y 80 lt`	4	1"	430	720
`MIT 10 Y 100 lt`	4	1"	460	800

Dikey tanklar, 10, 16 ve 25 bar

Dikey seri 50 lt'den 10.000 lt'ye kadar üç basınç sınıfında üretilir. Ölçüler sınıflar arasında çoğunlukla aynıdır; 25 bar serisinde 80, 100 ve 200 lt tankların çapı farklıdır. Ön gaz basıncı bütün dikey modellerde 4'tür¹. Basınç sınıfı seçimi için 16 ve 25 bar tanklar sayfasına bakın.

MIT 10, dikey, 10 bar Ürün kataloğu s. 2
Hacim	Bağlantı	Ø (mm)	Yükseklik (mm)
50 lt	1"	380	750
60 lt	1"	380	810
80 lt	1"	430	960
100 lt	1"	460	990
150 lt	1"	500	1.100
200 lt	1 1/4"	590	1.120
300 lt	1 1/4"	640	1.230
500 lt	1 1/4"	750	1.550
750 lt	2"	750	1.950
750 lt	2"	800	1.850
900 lt	2"	800	1.950
1.000 lt	2"	800	2.180
1.500 lt	2"	960	2.380
2.000 lt	2"	1.100	2.520
3.000 lt	2 1/2"	1.200	2.800
4.000 lt	3"	1.500²	2.940²
5.000 lt	3"	1.500²	3.600²
10.000 lt	DN100	1.600	5.750

MIT 16, dikey, 16 bar Ürün kataloğu s. 3
Hacim	Bağlantı	Ø (mm)	Yükseklik (mm)
50 lt	1"	380	750
60 lt	1"	380	810
80 lt	1"	430	960
100 lt	1"	460	990
150 lt	1"	500	1.100
200 lt	1 1/4"	590	1.120
300 lt	1 1/4"	640	1.230
500 lt	1 1/4"	750	1.550
750 lt	2"	800	1.850
900 lt	2"	800	1.950
1.000 lt	2"	800	2.180
1.500 lt	2"	960	2.380
2.000 lt	2"	1.100	2.520
3.000 lt	2 1/2"	1.200	2.800
4.000 lt	3"	1.500²	2.940²
5.000 lt	3"	1.500²	3.600²
10.000 lt	DN100	1.600	5.750

MIT 25, dikey, 25 bar Ürün kataloğu s. 4
Hacim	Bağlantı	Ø (mm)	Yükseklik (mm)
50 lt	1"	380	750
60 lt	1"	380	810
80 lt	1"	450	910
100 lt	1"	450	990
150 lt	1"	500	1.100
200 lt	1 1/4"	600	1.120
300 lt	1 1/4"	640	1.230
500 lt	1 1/4"	750	1.550
750 lt	2"	800	1.850
900 lt	2"	800	1.950
1.000 lt	2"	800	2.180
1.500 lt	2"	960	2.380
2.000 lt	2"	1.100	2.520
3.000 lt	2 1/2"	1.200	2.800
4.000 lt	3"	1.500²	2.940²
5.000 lt	3"	1.500²	3.600²
10.000 lt	DN100	1.600	5.750

¹ Ön gaz basıncı katalog ve kılavuz tablolarında birimsiz verilmiştir. Ana site, tanklara üretim sırasında "4 bar civarında" hava basıldığını yazar. ² 2021 detaylı genel katalog değeri; 2023 tarihli CE ekindeki çapla uyumludur. İndirilebilir 2019 kataloğunda MIT 10 K 12 lt 220 × 380 mm, 4.000 lt 1.450 × 3.100 mm, 5.000 lt 1.450 × 3.720 mm'dir. Katalog ölçülere birim yazmaz; kullanım kılavuzundaki aynı tablolar mm verir. MIT 10 tablosunda 750 lt iki satırdır (750 × 1.950 ve 800 × 1.850 mm); hangisinin güncel olduğu kaynakta yazmaz, CE ekinde bu modelin çapı 800 mm'dir.

Sac kalınlığı, malzeme ve PED kategorisi

PED Modül B sertifikasının ekinde 97 model var: 10 bar'da 33, 16 ve 25 bar'da 32'şer. Ekteki hacim (V) anma hacminden farklı olabilir: 1.000 lt'lik tank 955 L, 5.000 lt'lik tank 5.237 L'dir.

CE ekindeki 33 model adı ve değerleri

CE ekindeki model listesi, 10 / 16 / 25 bar PED Modül B sertifikası PED-2674-2300373, ek 1 (s. 2–4). 16 ve 25 bar modellerin adı aynı biçimdedir (MIT-16K 24, MIT-25 500). Tek değer üç sınıfta aynıdır; üç değer sırasıyla 10, 16 ve 25 bar içindir.
Model, 10 bar adı	Hacim V (L)	Ø (mm)	Sac kalınlığı (mm)	Malzeme	PED kategorisi	Tasarım yöntemi
`MIT-10K 24`	23	360 / 355 / 355	1,2 / 1,5 / 3	DD11	II	Deney
`MIT-10Y 24`	22,8	280	1,2 / 1,5 / 3	DD11	II	Deney
`MIT-10Y 50`	55	380	1,2 / 2 / 3	DD11	II	Deney
`MIT-10Y 60`	66,5	380	1,2 / 2 / 3	DD11	II / III / III	Deney
`MIT-10Y 80`	91	460 / 460 / 450	1,5 / 2 / 4	DD11	II / III / III	Deney
`MIT-10Y 100`	109	460 / 460 / 450	1,5 / 2 / 4	DD11	III	Deney
`MIT-10 5`	5,1	160	1 / 1,5 / 3	DD11	I	Deney
`MIT-10 8`	8,9	220	1 / 1,5 / 3	DD11	I	Deney
`MIT-10 12`	13,2	280	1 / 1,5 / 3	DD11	I / II / II	Deney
`MIT-10 19`	18,6	260	1,2 / 1,5 / 3	DD11	I / II / II	Deney
`MIT-10 24`	22,8	280 / 260 / 260	1,2 / 1,5 / 3	DD11	II	Deney
`MIT-10 36`	42	380	1,2 / 2 / 3	DD11	II	Deney
`MIT-10 50`	55	380	1,2³ / 2 / 3	DD11	II	Deney
`MIT-10 60`	66,5	380	1,2 / 2 / 3	DD11	II / III / III	Deney
`MIT-10 80`	91	460 / 460 / 450	1,5 / 2 / 4	DD11	II / III / III	Deney
`MIT-10 100`	109	460 / 460 / 450	1,5 / 2 / 4	DD11	III	Deney
`MIT-10 150`	155	508	1,5 / 2 / 4	DD11	III / III / IV	Deney
`MIT-10 200`	205	585 / 585 / 600	1,8 / 3 / 5	DD11	III / IV / IV	Deney
`MIT-10 300`	285	635 / 635 / 640	1,8 / 3 / 7,5	DD11 / DD11 / S235JR	III / IV / IV	Deney / Deney / Hesap
`MIT-10 500`	489	750	2 / 6 / 9	DD11 / S235JR / S235JR	IV	Deney / Hesap / Hesap
`MIT-10 750`	714	800	4 / 6 / 9,5	S235JR	IV	Hesap
`MIT-10 900`	900	800	4 / 6 / 9,5	S235JR	IV	Hesap
`MIT-10 1000`	955	800	4 / 6 / 9,5	S235JR	IV	Hesap
`MIT-10 1250`	1.319	958	5 / 7 / 11	S235JR	IV	Hesap
`MIT-10 1500`	1.440	958	5 / 7 / 11	S235JR	IV	Hesap
`MIT-10 2000`	1.910	1.100	6 / 8,5 / 13	S235JR	IV	Hesap
`MIT-10 2500`	2.485	1.200	6 / 9 / 14	S235JR	IV	Hesap
`MIT-10 3000`	2.853	1.200	6 / 9 / 14	S235JR	IV	Hesap
`MIT-10 4000`	4.140	1.500	7 / 11 / 18	S235JR	IV	Hesap
`MIT-10 5000`	5.237	1.500	7 / 11 / 18	S235JR	IV	Hesap
`MIT-10 6000`	6.204	1.600	8	S235JR	IV	Hesap
`MIT-10 8000`	7.850	1.600	8 / 12 / 19	S235JR	IV	Hesap
`MIT-10 10000`	10.223	1.600	8 / 12 / 19	S235JR	IV	Hesap

Gövde malzemesi EN 10111 DD11 veya EN 10025 S235JR çeliğidir. Ekteki çap ile katalog çapı bazı modellerde farklıdır (örnek: 150 lt için 508 ve 500 mm, 1.500 lt için 958 ve 960 mm); CE ekindeki çapın dış çap mı gövde çapı mı olduğu yazmaz. ³ Kaynakta "1..2" yazılıdır. Katalogda ölçüsü olmayan modeller (5, 1.250, 2.500, 6.000 ve 8.000 lt; 16 ve 25 bar için ayaksız, yatık ve 5–36 lt) için ölçüyü teklif aşamasında isteyin. Ekteki akışkan "Air", akışkan grubu II, seçim tablosu II'dir.

Çalışma koşulları, belgelere göre

Değer	Kaynak ve yazılan
En yüksek çalışma basıncı	PED Modül B: 10, 16 ve 25 bar. TSE belgesi: en yüksek çalışma basıncı 16 bar olan tanklar. Katalog: seri başlıklarında 10, 16, 25 bar.
Çalışma sıcaklığı	PED Modül B: −10 / +100 °C. Membran: EPDM +10 / +110 °C; butil +10 / +130 °C (katalog 2019, kılavuz), +10 / +110 °C (detaylı genel katalog 2021).
Standart	EN 13831:2007 (PED Modül B), TS EN 13831 (TSE)
Hacim aralığı	Katalog 8–10.000 lt; PED Modül B 5–10.000 lt
Test basıncı, ağırlık, diş standardı	Kaynaklarda verilmez; teklifte sorun.

Kaynaklar sıcaklıkta farklıdır. Tank için bağlayıcı olan sertifikadaki −10 / +100 °C aralığıdır.

Membran ölçüleri Ürün kataloğu s. 5; aynı tablo kullanım kılavuzu s. 10.
Tank hacmi (lt)	Malzeme	Flanş (mm)	Membran yüksekliği (mm)
8–12	EPDM, butil	80–110	195
18–24	EPDM, butil	80–110	248
35–60	EPDM, butil	80–110	315
80–100	EPDM, butil	80–110	700
150	EPDM, butil	80–110	750
200	EPDM, butil	150–210	800
300	EPDM, butil	150–210	1.000
500	EPDM, butil	150–210	1.400
750	EPDM, butil	150–210	1.600
1.000	EPDM, butil	200–250	2.000
1.500	EPDM, butil	200–250	2.000
2.000	EPDM, butil	200–250	2.000
3.000	Butil	150–210	2.515
4.000	Butil	250–300	2.680
5.000	Butil	150–210 ve 250–300	3.440
10.000	Butil	150–210 ve 250–300	5.655

Katalog metnine göre 8–4.000 lt tanklarda EPDM, 5.000 lt ve üzerinde butil membran kullanılır; tablo ise 3.000 ve 4.000 lt için yalnız butil satırı verir. Değişim adımları: yedek membran ve bakım.

Kaynaklar arasındaki ölçü farkları

Aynı tablo dört belgede yer alır ve bazı satırlar farklıdır. Bu sayfada katalog değerleri kullanıldı; 12, 4.000 ve 5.000 lt satırlarında CE ekiyle uyumlu olan 2021 değeri seçildi.

Satır	Katalog, 2019	Kılavuz	Detaylı genel katalog, 2021	CE eki, 2023	Bu sitede
MIT 10 K 12 lt, Ø × yükseklik	220 × 380	220 × 380	280 × 300	Ø280	2021
4.000 lt, 10, 16 ve 25 bar	1.450 × 3.100	1.450 × 3.100; MIT 16 için Ø1.200	1.500 × 2.940	Ø1.500	2021
5.000 lt, 10, 16 ve 25 bar	1.450 × 3.720	1.450 × 3.720	1.500 × 3.600	Ø1.500	2021
MIT 16, 750–10.000 lt çapları	Katalog değerleri	Altı satırda çap bir satır kaymış görünür (örnek: 2.000 lt için 960)	Katalogla aynı	Katalogla uyumlu	Katalog
MIT 25 900 lt yüksekliği	1.950	1.850	1.950	Verilmez	Katalog

Ölçüler mm. Kılavuz: kapalı genleşme tankı kullanım kılavuzu, s. 6–7.

Şartnameye yazmak için

Model adı basınç sınıfını, tipi ve hacmi taşır. Örnek tanım:

1 adet MIT 16 500 lt dikey kapalı genleşme tankı, en yüksek çalışma basıncı 16 bar, EPDM membran, 1 1/4" bağlantı, TS EN 13831.

Hacmi bilmiyorsanız hacim hesabını kullanın. Revit (RFA) modelleri ana sitedeki genleşme tankı sayfasında.

Teklif iste Kataloğu indir (PDF, 3,1 MB)

Belgeler

Geçerlilik tarihleri ve süresi dolan belgeler ana sayfadaki belge listesinde.
