Genleşme Tankları
Kalitesiyle

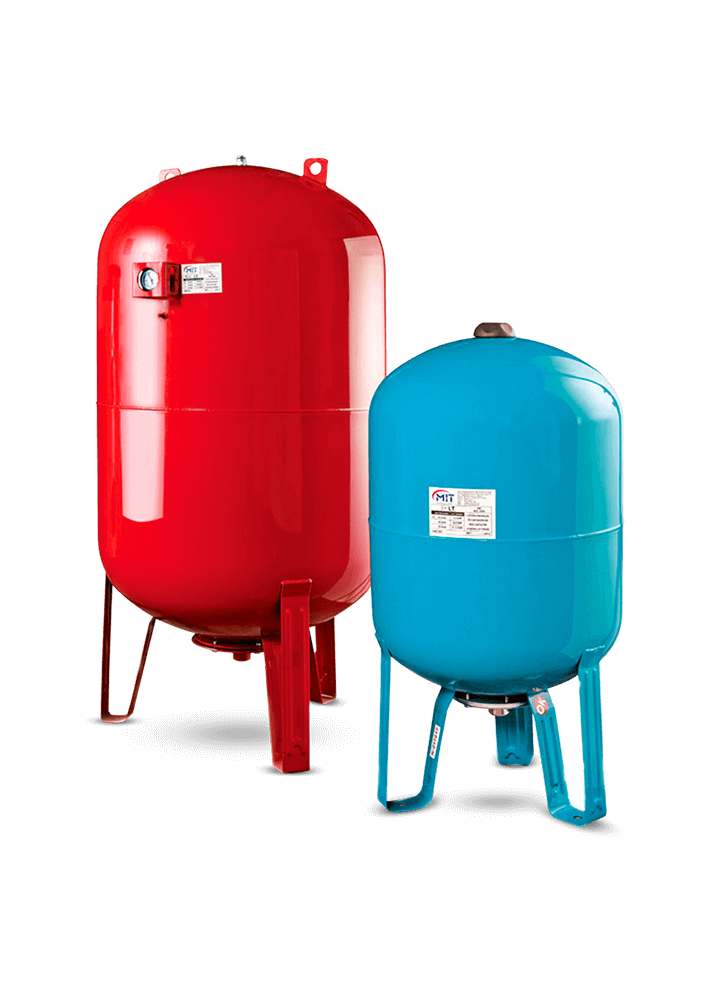

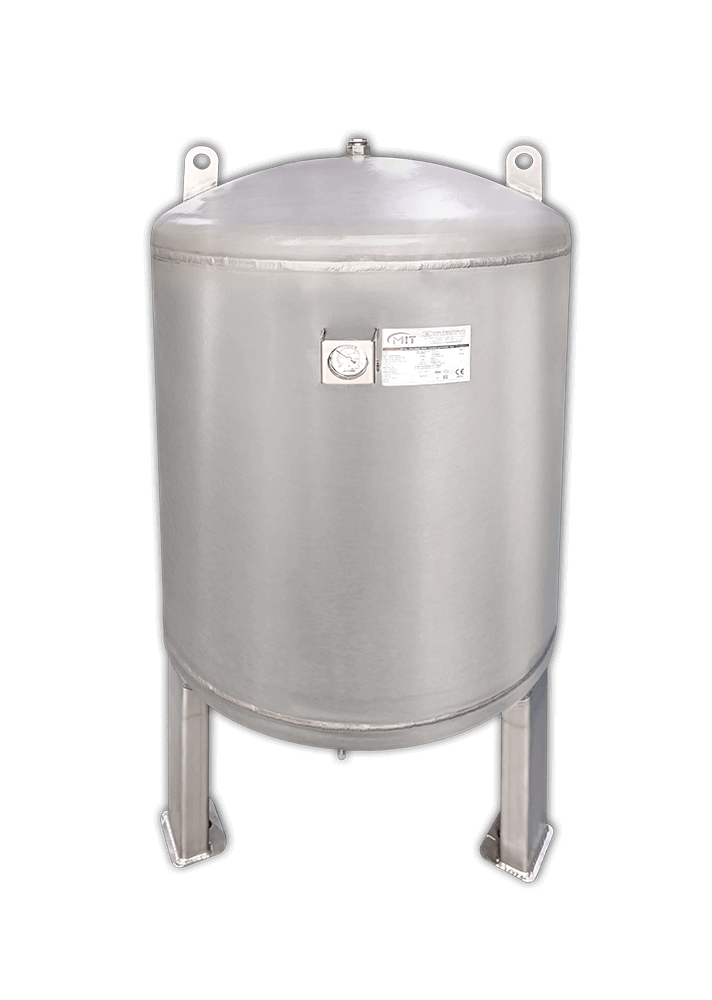

MIT genleşme tankı, kapalı tesisatta basıncı kontrol eden ve su desteği sağlayan, değiştirilebilir membranlı çelik basınçlı kaptır. Su ısınınca artan hacim membranın bir yanına dolar, öbür yandaki gaz sıkışır; su soğuyunca tesisata geri döner.
- Hacim
- 8–10.000 lt Ürün kataloğu ve detaylı genel katalog
- Basınç sınıfı
- 10, 16 ve 25 bar PED Modül B sertifikası PED-2674-2300373
- Membran
- EPDM veya butil, değiştirilebilir Kullanım kılavuzu
- Standart
- TS EN 13831 TSE belgesi 011181-TSE-08/01, 16 bar tanklar
Kaç litrelik tank gerekir?
Tank hacmi dört değerden çıkar: tesisattaki su hacmi, suyun ısınacağı en yüksek sıcaklık, tankın ön basıncı ve sıcakken izin verilen son basınç. Aşağıdaki örnek, ana sitedeki buffer ve genleşme sayfasının değerleriyle aynı adımları izler.
-
1Genleşen su
96,8 L
12.000 L su 20 °C'den 45 °C'ye ısınır; hacim %0,81 artar.
-
2Kabul oranı
0,375
Ön basınç 1,5 bar, son basınç 3 bar: (3 − 1,5) ÷ (3 + 1).
-
3Gerekli hacim
418 L
(96,8 + 60) ÷ 0,375. 60 L, sistem hacminin %0,5'i kadar su rezervidir.
-
4Model
MIT 10 500 lt
Ø750 × 1.550 mm, 1 1/4" bağlantı. CE ekindeki hacmi 489 L.
Ana sitedeki aynı örnek su rezervi eklemeden 256 L bulur ve 300 litre sınıfını önerir. Sıcaklıkla genleşme oranı suyun yoğunluk tablosundan hesaplanır. Sonuç ön boyutlandırmadır; ürün seçimi ve tesisat tasarımı alıcının sorumluluğundadır (Ekin Endüstriyel genel satış şartları, madde 23–24).
Ölçüler ve bağlantılar
Katalogda beş seri var. Model adı basınç sınıfını, tipi ve hacmi taşır: MIT 10 K 24 lt, 10 bar ayaksız 24 litrelik tanktır.
| Model | Ø | Yükseklik | Bağlantı |
|---|---|---|---|
MIT 10 K 8 lt | 220 | 320 | 1" |
MIT 10 K 12 lt | 280¹ | 300¹ | 1" |
MIT 10 K 19 lt | 280 | 430 | 1" |
MIT 10 K 24 lt | 280 | 470 | 1" |
MIT 10 K 24 lt küre | 360 | 325 | 1" |
MIT 10 K 35 lt | 380 | 470 | 1" |
MIT 10 K 50 lt | 380 | 560 | 1" |
MIT 10 Y 24 lt | 280 | 470 | 1" |
MIT 10 Y 50 lt | 380 | 620 | 1" |
MIT 10 Y 60 lt | 380 | 670 | 1" |
MIT 10 Y 80 lt | 430 | 720 | 1" |
MIT 10 Y 100 lt | 460 | 800 | 1" |
| Hacim | Bağlantı | MIT 10 ve MIT 16 | MIT 25 |
|---|---|---|---|
| 50 lt | 1" | 380 × 750 | 380 × 750 |
| 60 lt | 1" | 380 × 810 | 380 × 810 |
| 80 lt | 1" | 430 × 960 | 450 × 910 |
| 100 lt | 1" | 460 × 990 | 450 × 990 |
| 150 lt | 1" | 500 × 1.100 | 500 × 1.100 |
| 200 lt | 1 1/4" | 590 × 1.120 | 600 × 1.120 |
| 300 lt | 1 1/4" | 640 × 1.230 | 640 × 1.230 |
| 500 lt | 1 1/4" | 750 × 1.550 | 750 × 1.550 |
| 750 lt | 2" | 800 × 1.850² | 800 × 1.850 |
| 900 lt | 2" | 800 × 1.950 | 800 × 1.950 |
| 1.000 lt | 2" | 800 × 2.180 | 800 × 2.180 |
| 1.500 lt | 2" | 960 × 2.380 | 960 × 2.380 |
| 2.000 lt | 2" | 1.100 × 2.520 | 1.100 × 2.520 |
| 3.000 lt | 2 1/2" | 1.200 × 2.800 | 1.200 × 2.800 |
| 4.000 lt | 3" | 1.500 × 2.940¹ | 1.500 × 2.940¹ |
| 5.000 lt | 3" | 1.500 × 3.600¹ | 1.500 × 3.600¹ |
| 10.000 lt | DN100 | 1.600 × 5.750 | 1.600 × 5.750 |
Katalog ölçülere birim yazmaz; kullanım kılavuzundaki aynı tablolar mm verir. ¹ Bu satırlarda 2021 detaylı genel katalog değeri kullanıldı, çünkü 2023 tarihli CE ekindeki çaplarla uyumludur (12 lt için 280 mm, 4.000 ve 5.000 lt için 1.500 mm). İndirilebilir 2019 kataloğunda aynı satırlar 220 × 380, 1.450 × 3.100 ve 1.450 × 3.720 mm'dir. ² MIT 10 tablosunda 750 lt için ikinci bir satır var: 750 × 1.950 mm. Ön gaz basıncı, sac kalınlığı ve PED kategorisi tank ölçüleri sayfasında.
Membran ve ön basınç
Membranlar EPDM ve butil kauçuktan üretilir. Katalog metnine göre 8 lt'den 4.000 lt'ye kadar tanklarda EPDM, 5.000 lt ve üzerinde butil membran kullanılır; katalogdaki membran tablosu ise 3.000 ve 4.000 lt için yalnız butil gösterir. Membran değiştirilebilir; askı, somun ve flanş ölçüleri hacme göre değişir (yedek membran ve bakım).
Katalog, membranların bütün içme sularında kullanılabildiğini yazar. Bunu doğrulayan bağımsız bir içme suyu belgesi (WRAS, KTW, ACS) yayımlanmamıştır.
Ön basınç
Ölçü tablolarında ön gaz basıncı ayaksız 8–35 lt ve yatık 24 lt tanklarda 2, diğerlerinde 4 olarak, birimsiz verilir. Ana site, tanklara üretim sırasında "4 bar civarında" hava basıldığını yazar. Sahada ön basınç tesisata göre ayarlanır: ısıtmada statik yüksekliğe, hidroforda pompanın devreye girme basıncına göre.
Kaç bar hava basılacağını ana sitedeki hidrofor tankına kaç bar hava basılır ve genleşme tankı kullanımında dikkat edilmesi gerekenler rehberleri anlatır.
Açık ve kapalı tip
MIT kataloğundaki bütün modeller kapalı, membranlı tanktır; atmosfere açık genleşme deposu katalogda yoktur. İki tipin farkı ana sitedeki genleşme tankı nedir yazısında.
| Kaynak | Değer |
|---|---|
| PED Modül B sertifikası (2023) | −10 / +100 °C, en yüksek çalışma sıcaklığı |
| EPDM membran, katalog (2019) ve kılavuz | +10 / +110 °C |
| Butil membran, katalog (2019) ve kılavuz | +10 / +130 °C |
| Butil membran, detaylı genel katalog (2021) | +10 / +110 °C |
Kaynaklar farklı değer verir. Tank için bağlayıcı olan, sertifikadaki −10 / +100 °C aralığıdır; siparişte en yüksek su sıcaklığını yazın.
Kılavuzdaki bağlantı şemaları
Kalorifer şemasında biri kazan tarafında, biri dönüş hattında olmak üzere iki membranlı tank var. Hidrofor şemasında tank pompa çıkışında, çekvalfin tesisat tarafındadır.
Belgeler
| Belge | Veren kuruluş, numara, kapsam | Tarih | Dosya |
|---|---|---|---|
| Genleşme tankı ürün kataloğu | Ekin Endüstriyel, V1.0 | 01-2019 | Kataloğu indir (PDF, 3,1 MB) |
| Kapalı genleşme tankı kullanım kılavuzu | Ekin Endüstriyel; montaj, membran değişimi, şemalar, garanti | Revizyon kodu yok | Kılavuzu indir (PDF, 4,6 MB) |
| AB tip inceleme sertifikası, PED Modül B, ve model listesi | FQC Standard, onaylanmış kuruluş 2674; PED-2674-2300373; 10, 16 ve 25 bar, 5–10.000 lt | Geçerlilik 09.10.2033 | Sertifikayı indir (PDF, 1,5 MB) |
| TSE uygunluk belgesi | TSE, 011181-TSE-08/01; TS EN 13831, kapsam: en yüksek çalışma basıncı 16 bar olan tank | Geçerlilik 21.06.2027 | Belgeyi indir (PDF, 739 KB) |
| ISO 9001:2015 | IQR, QMS-018300; kapsamda genleşme tankı | Geçerlilik 24.09.2027 | Belgeyi indir (PDF, 543 KB) |
| Genel satış şartları | Ekin Endüstriyel; garanti, teslim, montaj | PDF tarihi 05.04.2024 | Şartları indir (PDF, 1,2 MB) |
Üretim kalite güvencesi sertifikası (PED Modül D, PED-2674-2300374) 09.10.2026'da, RoHS sertifikası (PC-02028-TR) 14.04.2026'da sona erdi; yenilenmiş sürümleri yayımlanmadığı için burada yer almaz. Sertifika dosyası, ana sitedeki birleşik CE belgesinin Modül B sayfalarıdır (s. 1–4). Güncel TSE belgesinin kapsam metni en yüksek çalışma basıncı 16 bar olan tankları anar; 25 bar serisi için TSE belgesi yoktur. Revit (RFA) modelleri ana sitedeki genleşme tankı sayfasında.
Teklif iste
Yıldızlı alanlar zorunlu. Hacmi bilmiyorsanız önce hacim hesabını kullanın.
Teklif için gerekenler
Hacim, basınç sınıfı, tip ve adet. Yedek membranda tankın hacmi ve etiketteki model adı yeterlidir.
Garanti ve kapsam
Garanti malzeme ve imalat hatalarına karşı 2 yıldır ve teslimle başlar; membran aşınan parça sayılır ve garanti dışıdır. Mekanik montaj ve devreye alma teklife dahil değildir; fiyatlara KDV dahil değildir (genel satış şartları, madde 3, 4 ve 14).
